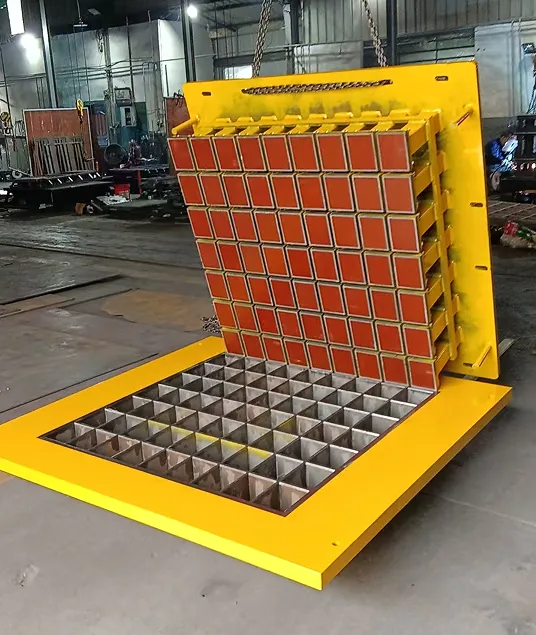

Формування для цементних блоків: 5 критичних параметрів, які визначають міцність блоків і обробку поверхні

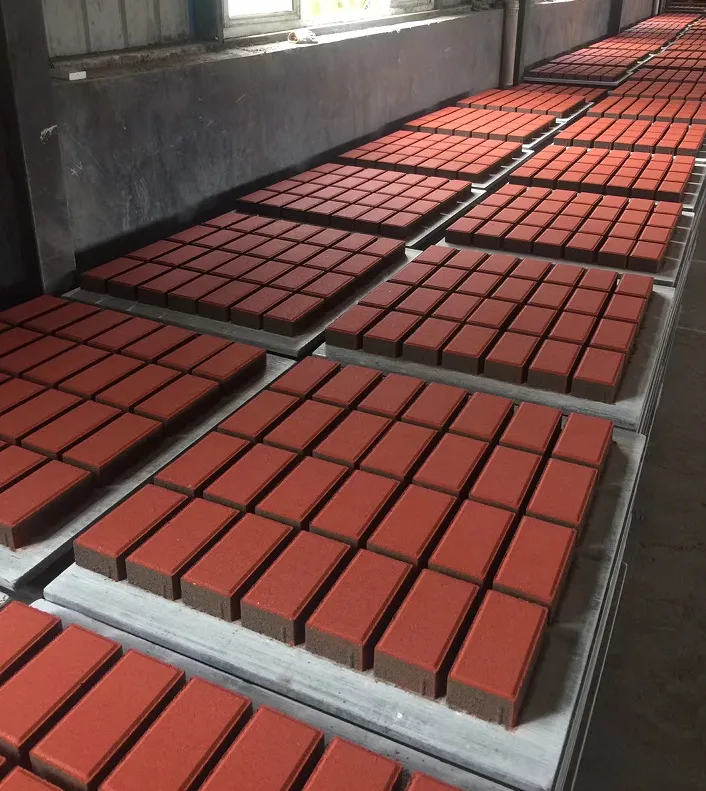

У виробництвіцементні блоки, процес формування безпосередньо визначає міцність кінцевого продукту, точність розмірів і зовнішній вигляд поверхні. Погано сконструйована або виготовлена ​​форма вироблятиме некваліфіковані блоки навіть із хорошим бетоном. Ось 5 критичних параметрів, які слід оцінити під час вибору форми для цементних блоків.

1. Марка та твердість сталі

Форма безпосередньо протистоїть стиранню бетону та високочастотній вібрації. Низькоякісна м'яка сталь призводить до швидкого зношування порожнин, що призводить до нерівномірної товщини стінок і округлення країв. Рекомендована практика: вибирайте термічно оброблену (загартовану та відпущену) формувальну сталь, таку як сталь 45# або інструментальну сталь, із досягненням твердості поверхні 50-55 HRC. Це забезпечує стабільність розмірів протягом сотень тисяч циклів.

2. Кут осадки

Кут осідання – це невелика конусність (зазвичай 1°–3° на кожну сторону), що застосовується до стінок порожнини. Занадто малий кут нахилу: блоки прилипають або відколюються на кутах. Занадто великий кут тяги: сторони блоку стають непаралельними, що впливає на укладання. Професійні виробники розраховують оптимальний кут, виходячи з висоти блоку, вологості бетону і якості поверхні. За допомогою обробки та полірування з ЧПУ деякі постачальники (такі як UNIK) досягають низьких кутів осідання до 0,5°, врівноважуючи легке звільнення та вертикальність блоку.

3. Оздоблення поверхні порожнини

Гладка поверхня порожнини (Ra ≤ 0,8 мкм) значно зменшує тертя між бетонними та сталевими стінами. Це призводить до:

Нижчий опір вийманню з форми, зменшуючи вигин сердечника

Щільна, тонка поверхня без додаткової обробки

Більші інтервали між очищенням форми, підвищення продуктивності

4. Вирівнювання контактів сердечника та зносостійкість

Для порожнистих блоків порожнечі формують шпильки. Поширена проблема: невідповідні штифти спричиняють нерівномірну товщину стінок, послаблюючи тонкі стінки. Рішення: обробіть порожнину та пластину фіксатора сердечника разом із ЧПУ, дотримуючись допуску вирівнювання ±0,05 мм. Основні штифти можуть бути навуглецьовані або покриті твердим хромом для захисту від корозії та стирання цементної маси.

5. Конструкція вентиляції

Під час ущільнення повітря і водяна пара в бетоні повинні виходити. Погана вентиляція призводить до:

«Стільники» або шпильки на поверхні блоку

Місцеве всмоктування під час виймання з форми, що спричиняє тріщини Професійний дизайн: мікровентиляційні канавки (глибиною 0,2-0,5 мм), оброблені у верхній частині порожнини або в коренях штифтів серцевини, або маленькі вентиляційні отвори. Це значно покращує щільність поверхні, особливо для бетону з нульовою осадкою.

Резюме: При виборі форми дляцементні блоки, не дивіться тільки на ціну. Зверніться до свого постачальника щодо конкретних даних про марку сталі, твердість під час термічної обробки, кут осідання, шорсткість поверхні (значення Ra), допуск вирівнювання штифтів сердечника та метод вентиляції. Добре налаштована форма має вищу початкову вартість, але вона окупається протягом кількох місяців за рахунок зменшення браку, подовження терміну служби форми та підвищення якості блоку.
